Монтаж

У нашому відео-уроці Ви побачите покрокову інструкцію монтажу водостічної системи RainWay

Якісно виконаний монтаж водостічної системи Ренвей забезпечує повноцінний збір талої та дощової води з покрівлі. Важливо, щоб кожен елемент було встановлено за правилами. Грамотний підхід до монтажу дозволяє захистити будівлю від дощової або талої води, а також не допустити її руйнування. Правильно організована водовідвідна система не дозволяє воді розбризкуватися і захищає і дах, і стіну, і фундамент, і вимощення.

Монтаж водостоку із пластикових труб обов'язково повинен за існуючими правилами та у певній послідовності. Попередньо важливо виконати точні розрахунки.

Розрахунок кількості елементів покрівельного водостоку ​

Отже, водостічна система: монтаж ведеться лише після того, як усі елементи будуть пораховані та придбані. При розрахунку враховуються такі особливості:

  1. Кількість ринв розраховується з урахуванням довжини карнизного звису. Стандартні ринви випускаються по 3 метри. Відповідно, периметр будівлі потрібно розділити на 3 та замовити цілу кількість жолобів.
  2. Окремо потрібно порахувати муфти ринви. Установка водостічної системи неможлива без муфт, оскільки ці елементи використовуються для з'єднання жолобів водовідвідних між собою. Муфти розраховуються за кількістю жолобів: їх потрібно на одну менше, ніж труб на кожній ділянці покрівлі.
  3. Якісний водосток, монтаж якого ведеться на кронштейни, вимагає замовлення спеціальних кріплень. Ми рекомендуємо вести монтаж відливів на кронштейни з кроком 55 см максимум. На один цілий жолоб потрібно 6 кріплень. Загалом, кількість кронштейнів визначається за сумою довжин всіх використовуваних жолобів.
  4. Також встановлення водостоку потребує використання заглушок. Вони бувають правими або лівими і монтуються з різних боків ринви - там, де важливо забезпечити перешкоду для струму води.
  5. Окремо розраховуються заглушки вирв. Вони потрібні в тому випадку, якщо наприкінці звису покрівлі буде вирва. Заглушки розраховуються за кількістю кутових вирв.
  6. Самі вирви розраховуються за кількістю водостічних сливів.
  7. Кількість водовідвідних труб. Стандартна довжина цього елемента складає 3 метри. Так, монтаж водостічної труби передбачає, що вона проходитиме від карнизного звису до землі. Також можна зробити розрахунок за висотою будівлі: 1 поверх, як правило, складає 3 метри.
  8. Якщо в будівлі є елементи, що виступають, то потрібно ще й використання відводів. Так, для повороту від карнизного звису до стіни використовуються двомуфтові відводи, а там, де виконується нижній слив, - одномуфтові.
  9. Ціна на монтаж водостічної системи в нашій компанії розраховується після виконання всіх необхідних розрахунків та проектування.

    Як здійснюється монтаж?

    Наша інструкція передбачає, що встановлення водостоків буде здійснюватися наступним способом:

    1. Перш ніж виконувати кріплення водостоку, необхідно на фасаді будівлі чітко позначити місця проходження труб та точки розміщення кріплень.
    2. У місцях, де буде злив, встановлюються вирви. Вони монтуються в нижніх точках ринви і так, щоб зберігався природний ухил – приблизно 2 см на кожні 10 метрів. Необхідний рівень нахилу розмічається за допомогою шнура.
    3. Закріплюються кронштейни ринви за розміткою зі шнура. Відстань між цими елементами кріплення не повинна перевищувати 55 см.
    4. Виготовляється установка водостоку: ринви монтуються від початку вороник. Завжди стежать за тим, щоб край ринви не виступав вище за рівень зробленої мітки.
    5. У місці стику жолобів встановлюється муфта. Вона забезпечує міцне та надійне з'єднання всієї конструкції. Кріплення муфти ведеться з урахуванням стрілок, які показують напрямок струму води. Кожен такий елемент супроводжується додатковим кронштейном.
    6. Аналогічно муфтам монтуються і кути ринви.
    7. Якщо потрібно підрізати водозливну трубу, робиться це за допомогою ножівки по металу.
    8. Під відведеннями також встановлюються кронштейни. Клей тут не використовується. Важливо залишити приблизно 10 мм технологічного проміжку для компенсації теплового розширення.
    9. Кронштейн кріпиться до труби спеціальними дюбелями та гвинтами. Між кронштейнами має бути щонайменше 1,5 метрів відстані.
    10. Нижнє відведення приклеюється до труби. Відстань до землі за висотою повинна бути близько 20 см.
    11. Тепер ваш будинок має готові водостічні системи, монтаж яких завершується обрізанням нижнього відводу паралельно стіні. Це покращує зовнішній вигляд конструкції.
    12. У нашій компанії ви можете придбати всі необхідні комплектуючі, та замовити монтаж водостоку за ціною нижче ринкової. Адже ми працюємо як виробник без націнок!

Етапи монтажу водостоків Rainway

Покрокова інструкція установки водостічної системи.

1

Перед монтажем системи необхідно визначити розташування водостічних труб, з урахуванням напрямку відводу води, розміщення точок наземного водозбору та вигляду фасаду. Одна лійка встановлюється не більше ніж на 10 м.п. ринви

2

За допомогою шнура визначити ухил у бік зливу, приблизно 2 см на 10 м.п. ринви і встановити у вищих точках крайні кронштейни ринви.

3

У місцях організації зливу встановити лійки ринв. Лійки повинні знаходитися в нижніх точках систем ринв.

4

Кронштейни ринви встановлюються з розрахунку - 6 штук на 1 ринву, але не більше ніж через 55 см, і не далі 10 см від лійок, муфт і кутів ринв.

5

Ринви монтуються, починаючи від лійки. При цьому край ринви повинен бути на рівні міток на лійці. Ринва заводиться в кронштейни і з'єднувальні елементи, починаючи від задньої стінки ринви.

6

Ринви з'єднуються за допомогою муфти. Краї ринв повинні бути на рівні позначок на муфті. Після з'єднання муфта кріпиться до вітрової дошки.

7

Для різання ринв та труб використовується ножівка по металу. Задирки зачищаються напилком.

8

Кути ринви монтуються по мітках аналогічно муфтам.

9

На закінчення системи защипуються заглушки. Відстань від заглушки до бокової дошки даху або до сусідньої стіни не менше 3 см.

10

Монтаж труб починають від лійки. При значному виносі даху між двухмуфтовими відводами (67 * або 87 *) застосовується відрізок труби. Щоб уникнути провисання труб рекомендується фіксувати їх з сполучними елементами за допомогою PVC клею, герметики або інших засобів (заклепки, саморізи L-12mm)

11

При невеликому виносі даху щодо стіни використовують муфту труби або комбінацію одномуфтового і двухмуфтового відводів. Стрілка на муфтах і відводах вказує напрямок потоку води, і завжди спрямована вниз. Рекомендована фіксація (див. крок 10).

12

Безпосередньо під відводом встановлюється кронштейн труби. При введенні труб залишати зазор приблизно 10 мм для лінійного розширення. Клей не використовується.

13

Для з'єднання труб застосовуються муфти. Стрілка на муфті вказує напрямок потоку води, і завжди спрямована вниз. Під муфтою встановлюється кронштейн. У зв'язку з тепловим розширенням нижня труба вводиться не до кінця. Зазор приблизно 10 мм. Фіксація труб з муфтою не допускається.

14

Кронштейни труби монтуються на стіні за допомогою дюбелів і спеціальних гвинт-шурупів. Відстань між кронштейнами не повинна перевищувати 1,5 м.

15

Трійники встановлюються аналогічно муфтам. У разі з'єднання труби 75 мм з трубою 100 мм через трійник використовується адаптер.

16

Нижній відвід фіксується до труби (див.крок 10). Для склеювання використовується тільки клей для ПВХ. Труба фіксується кронштейном. Відстань до відводу 2 см, до рівня землі не менше 20.

Найпоширеніші помилки при монтажі водостічних систем:

Мала відстань від заглушки ринви до стіни будівлі.

Установка водостоків при негативних температурах

Недоклацання ринв в кронштейни

Монтаж софіта

Вінілові софіти - це модульна система, призначена для захисту карнизів, виступів та підшивки даху від атмосферних осадків і впливу зовнішнього середовища. Також софіти є практичним захистом для горищ, мансард і навіть тимчасових споруд, де не має прямого потрапляння ультрафіолетових променів.


Система софіту складається з:


Панель гладка - використовують для підшивки карнизів і фронтонів, без ефекту провітрювання. Їх краще застосовувати для відкритих споруд-альтанок, навісів. Розмір:  L-3000х300 мм.

Панель перфорована – панель має часткову перфорацію, розташовану посередині. Такі панелі можна використовувати для підшивки будь-яких конструкцій будівель. Розмір: L-3000х300 мм.

J-профіль – застосовується як стартовий та фінішний профіль для фіксації панелей софіту. Розмір: L-3000мм.

H-профіль – призначений для з'єднання панелей між собою. Використовується як направляючий профіль, для фіксації частин софіту під кутом, в горизонтальних площинах, при підшивці карнизних звисів даху.

*** Дотримуйтесь температурного режиму - монтаж повинен здійснюватися при температурі вище 0 ° С.

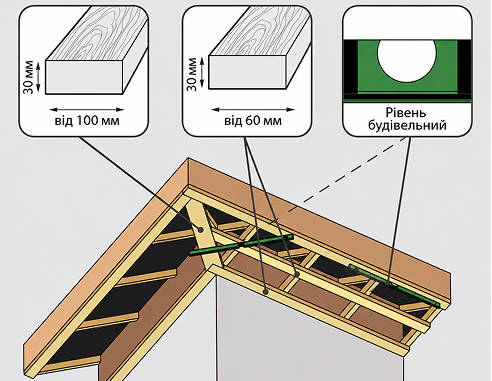

1

Підготуйте обрешітку з сухих дерев'яних рейок. Рейки встановлюються по периметру карнизного свеса, паралельно стін, на відстані не більше 45 см (а). Якщо ширина карнизного свеса перевищує 45 см, закріпіть софіт додатково в середині (b).

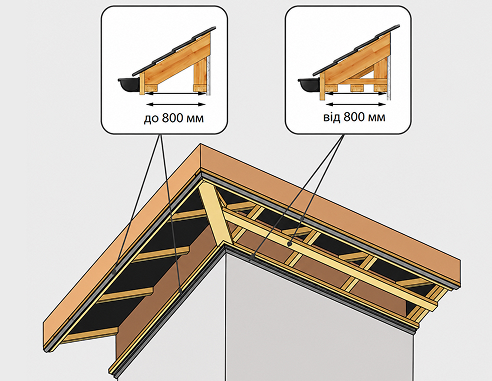

2

На рейки встановіть J-профілі. Відстань між саморізами повинне бути від 20 до 30 см.

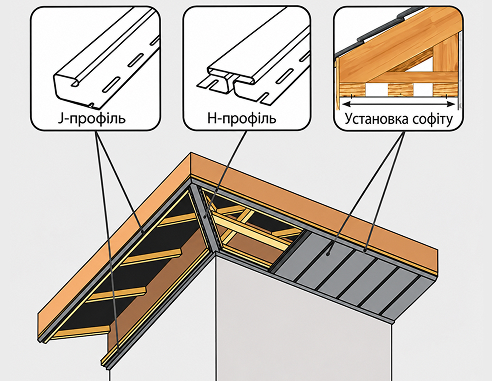

3

Панель софіта, обрізану, згідно Вашого проекту, встановлюємо в пази J-профілю і кріпимо саморізами. При цьому важливо залишити проміжок 2-3 мм, який потрібен для компенсації лінійного розширення матеріалу.

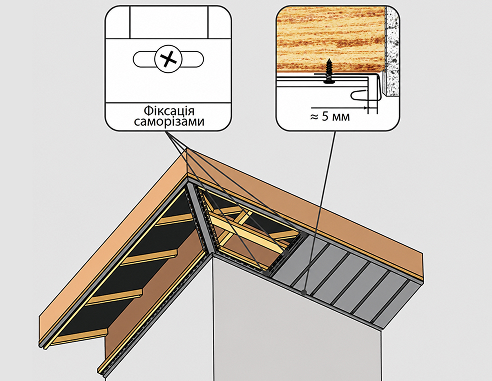

4

Існує два варіанти кутового з'єднання в горизонтальних площинах: прямий і діагональний. Для з'єднання панелей під кутом - використовуємо Н-профіль. Для діагонального з'єднання на кутах, подрежьте панелі софіта і інші елементи під відповідним кутом.

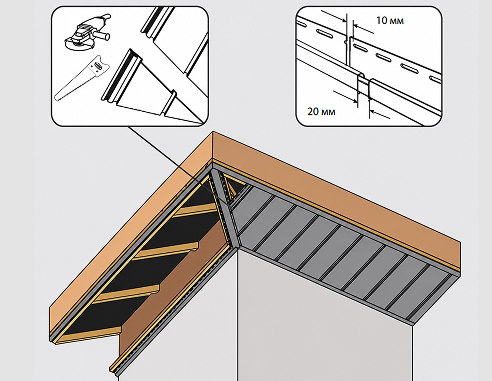

5

Для з'єднання фронтальних і карнизних звисів даху, використовуйте зовнішній кут і з'єднані J-профілю (як внутрішнього кута).

УВАГА!

  • Панелі не повинні перебувати в натягнутому стані;
  • Якщо ширина карнизного звису перевищує 45 см закріпіть софіт додатково в середині.
  • Софіт не призначений для експлуатації під прямими ультрафіолетовими променями.
